合路器在无线对讲系统中的用途及种类

作者:https://www.shstzn.com/ 日期:2022-11-25 点击数:0

合路器是无线对讲系统在中心机房配套多台中继台使用的一项设备,能够将多台中继台的发射信号合并为一路信号进行发射,解决多台中继的发射信号在后端共用天线馈线的问题。下面跟随朔通智能无线对讲系统小编的脚步来一起了解一下:

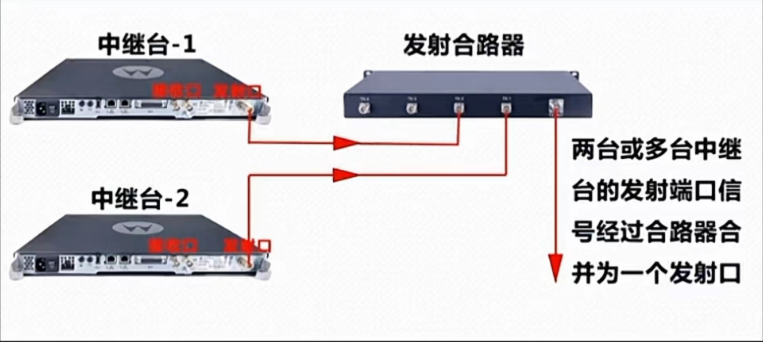

 如图所示:


  合路器在无线对讲系统中的用途?

中继台都有一个发射端口,一个接收端口,当一个项目里面超过两台以上的中继台的时候,就需要用到合路器,将多台中继台的发射端口进行一个合并,经过合路器合并过后通过一个端口进行信号发射。

  合路器的选择依据项目的实际需求而定,其又有哪些种类呢?

一般系统当中使用的合路器主要分为两种:一种是宽带合路器(别名:3dB电桥合路器);另外一种是腔体合路器。其特点是能在无线对讲的常规和集群系统中稳定使用,具体选择哪一款,可根据它的一些优缺点再配合项目的实际需求来择优选择。

宽带合路器:主要由3dB电桥和反向隔离器组成,其优点是在带宽以内对频点的间隔没有任何要求,价位相对会比较便宜,相对的缺点是它的损耗相对会比较大,主要适用于一些楼宇、一些场所、管廊、隧道等等的一些覆盖。

腔体合路器:主要由腔体滤波器加反向隔离器组成,它的主要特性是损耗小,能够保留中继台经过合路器后的一个信号输出,但也有一些相应的缺点,价位比较贵,其次是它对频点要求比较高。那么正常要求合路器的这个频点跟频点之间的间隔达到250KHZ左右以上,那一般到无线电管理局去审批的情况下,很多时候批下来的频点,是不能够满足合路器基本的频点间隔要求,那么这个时候一是跟无委协商,二是只能选择宽带合路器,宽带合路器因为其损耗小,可以符合一些项目需求。比如说一些大面积的厂区一些森林、一些室外的远距离覆盖,那么选择腔体的合路器会更为合适。

这里有一个对照表,可以清楚的看到每个合路器相对的一些优缺点。



项目

腔体合路器

宽带合路器

备注

损耗

2-8路损耗≤3.5dB

2路≤4dB
4路≤7.5dB
8路≤11.5dB

参考值

体积

较大

较小



重量

较重

较轻



价位

较高

较低



适应频率

每个端口固定频点且频率需要间隔250KHZ以上

带宽范围内不需要固定频率使用,频率间隔无要求



适用场景

工厂、森林、工业园区等

大面积远距离覆盖

楼宇、综合体、场馆、

船舶等相对不需要远距离

的建筑内蜂窝式覆盖

合路器选择,可根据项目实际情况计算基站处主室外天线功率需求后期综合

考虑



通过以上表格对比,宽带合路器损耗较大,但经过计算,损耗过后的信号依然能满足项目的室外覆盖需求,这种情况下还是可以选择宽带合路器来使用的。

  有源合路器的自带检测功能,让售后远程指导更为方便:

合路器本是无源产品,当设备故障时需要厂家派专职的技术人员去现场进行大量检测,但在一些重要的场景下设备故障会严重影响到公司的正常运营,那么一套自带智能的监测有源合路器更为重要。

朔通无线对讲系统目前的有源合路器都带了检测功能,例如合路器自身输入端口的输入功率检测,模块的驻波和温度告警等。当中继台信号发射时,合路器对应的功率检测的指示灯会同步亮起,以便在项目的调试及一些售后远程指导维护中更加方便。
