无线对讲系统施工方案7点汇集：

主基站设备包括数字中继台、发射合路器、接收分路器、双工器、剥离器、光近端机等设备。安装在基站所在机房的机柜内，便于调测、维护和散热。主设备需要加接地装置，接地件与大楼地网有良好连接，接地装置弯曲角度大于90度。曲率半径大于130毫米，接地电阻应小于5欧姆。

为了保证系统正常工作，系统设备将配备蓄电池。

为了系统设备的长期稳定运行，系统设备所在的机房内需要配有空调，保证机房环境温度在5-25℃之间，湿度在40%—85%之间。以满足系统设备的工作环境需要。

接地：主机机房接地电阻应小于5欧姆。

安装机房的场地要求：

（1）系统设备安装位置距后墙应留有0.6m左右的维修通道。

（2）机房内高度应2.7m，面积应不小于10。

（3）机房承重为500kg/m2。

（4）供电：交流220V。

（5）环境温度：5～25度（摄氏）。

（6）防尘，设备放置地点要求通风、干燥、清洁、附近应无大型的用电设备。

施工方案二：天线的安装

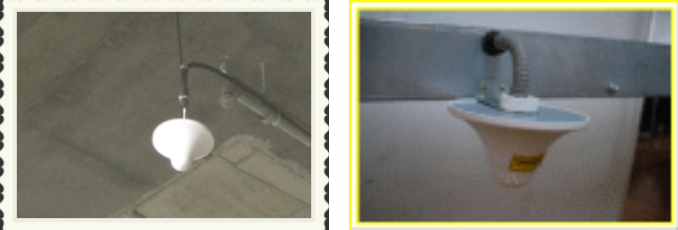

天线需要安装固定在桥架板或天花板下，保证天线水平美观，垂直安装，不破坏室内整体的环境，按照图纸位置，不能任意摆放，可根据实际情况在小范围（如2米左右）内作调整。天线需要固定，保证其方向性。


馈线布放时，馈线需要从外圈由缆盘的径向松开，逐步放出并保持松弛弧形，严禁从轴心乱抽电缆；馈线布放过程中应无扭曲、盘绞、打结，严禁打小圈、浪涌、死弯等现象发生；布放设备馈线的型号和规格、路由走向、位置，均应符合设计要求；馈线需要排列整齐，尽量减少电缆的弯曲，如需弯曲，则弯曲半径应符合以下要求：

机房、走道等电缆外露的区域，馈线需要安装套管（PVC、镀锌管）作保护，馈线拐弯处应套软管，并用管卡固定，管卡间隔要求小于1.5m。

馈线走道布放需要绑扎，绑扎后的电缆应排列紧密，外观整齐，扎带多余部分应剪除；电缆槽道布放馈线可以不绑扎，但槽内电缆应顺直，不溢出槽道，尽量不交叉；馈线进出槽道时需要使用开孔器，然后假装PVC锁母保护馈线；暴露在室内人员目测范围内的线缆应整齐、美观、平顺，超过1米的要求假装PVC槽、管；功分器等小无源射频器件尽量妥善安置在线槽中；垂直布放的电缆需要按要求的间距进行捆扎、固定，防止因电缆自重过大拉坏馈线。

走线和接头，电缆施工遇阻力时应收回重放，严禁用猛力拉拽电缆；射频电缆与交流电源电缆应分开布放，现场条件所限需要同走道布放时，应有适当的分离措施；从天线有源、无源设备接口，全系统的各个连接部位都应做到连接正确，电气接触良好，牢固可靠；馈线应无明显的外观损伤和变形，严禁电缆外皮有破损的电缆在工程中继续使用；馈线系统应按设计方案要求进行防雷接地处理。馈线安装接地卡部位，不得变形，并经过严密的防水处理。

射频同轴电缆走线：线缆水平走线时，可采用扎带、管卡或线卡固定，固定间距为0.5米，垂直走线时固定间距为1米，走线外观要求平直美观；室内外露的线缆需要套用PVC管，PVC管需要用管卡均匀的固定牢固，保证水平/垂直走线平直美观。

机房走线：

有防护静电地板时，馈线、地线、尾纤、电源四类走线可直接铺设在地板适当固定走线；无防护静电地板时，馈线、地线、尾纤、电源四类走线可在走线架上或沿墙面/边平直捆扎固定，固定时需要横平竖直。

室内走线：

光缆和馈线原则上需要沿管井或天花板走线，并且要固定牢固；当馈线不可避免外露时，应用PVC管进行包裹后走线；PVC管转弯时光缆和馈线应用白色波纹管包裹后走线。

施工方案四：连接

连接时应保证各接头电气接触良好，并紧固，禁止有松动现象；电缆施工时应注意电缆端头的保护，不能进水、受潮，暴露在室外的端头需要用防水胶带进行防水处理；已受潮、进水的端头需要锯掉；与无源器件连接时，要保证电缆（光缆）的路由、走向的正确。

连接电源线前关闭所有设备开关；电源线应连接可靠牢固，电气接触良好；设备输入交流电线需要火线、零线相对应，不能反接，电源线入设备前需要接地线；芯线间和芯线与地间的绝缘电阻不小于1M欧姆；对于直流电源线正负两端应有统一的颜色标志,12V正极用红线；24V正极用黄线，负极用蓝线或黑线；交流电源线的地线用黄、绿色花线；交流电接入设备前需要有保护装置，并且走线美观，符合电力安全规定。交流电接入需要严格区分相线和零线。

地线连接说明：

主机、馈线与接地端用16mm2铜线连接。

主机接地端用接线柱时，用60A接地线耳连接。

主机保护地应入地，室外接地端需用防锈漆或胶泥作防水处理。 天线架需要接地，接地点位于天线架立杆与斜支撑角钢连接处，接地点需要用线耳，需要用红漆或防水胶泥密封防水，接地线为专用接地卡。

馈线需要接地，接地点位于铁塔根部和主馈线与跳线连接处，接地线为专用接地卡。

机柜或机箱需要接地，接地点位于机柜内接地排或机箱底部接地螺栓，接地线为专用接地卡。

施工方案五：无源器件的安装

无源器件主要包括合路器、功分器、耦合器等器件。

无源器件的安装应满足下列要求：

（1）无源器件宜安装在弱电竖井内，无源器件应用扎带、固定件牢固固定，并采用托盘安装的方式固定在墙壁上，不允许悬空无固定放置，宜将器件安装在器件箱中。宜安装在易维护的位置。耦合支路需要转弯的要用专用直角弯头连接。

（2）器件的安装位置和耦合器的数值应严格按照图纸进行。需要特别注意耦合器的输入、输出、耦合端的正确连接

（3）器件明装在天花板内的，应用吊架固定，不允许悬空无固定放置。

施工方案六：标识规范

所有的无源分配器件均需要编码要求，所有工程的标识均应使用统一规范。

长度超过2m的馈线需要标明馈线的方向、路由和长度。

电缆标识采用电缆标牌，固定于电缆的两端。

器件标识采用标签纸贴于器件表面上。

各种设备标签的编号格式如下：

无源分布系统：

天线ANT n-m　　功分器GFQn-m　　耦合器OHQn-m

发射合路器HLQn-m　负载FZn-m　　衰减器 ATn-m

馈线:

起始端TO—设备编号　　终止端FROM—设备编号

注：以上n表示设备的编号，m表示设备安装的楼层。

施工方案七：防水处理

由于机房的位置在地下室层，上面为停车场车道，因此需要对防水做特别要求，室内设备的防水防潮处理应该能够达到室外的要求。机房还应该单独做机房的防水处理。

施工注意事项总结：

1、所涉及的无源器件和主设备等应做好防水处理；

2、在安装施工时注意减少对原有建筑美观的影响；

3、施工过程中要严格按照相关施工规范进行施工；

4、施工过程中要执行完善的质量管理，确保工程质量和工程进度； 施工过程中要建立和执行细致的安全管理，设定专人负责安全，确保无事故等。
