浅述无线对讲系统之光纤直放站

作者:https://www.shstzn.com/ 日期:2023-07-24 点击数:0

光纤直放站的定义:

光纤直放站又名光纤放大器、光纤射频中继、光纤收发器等,它在无线对讲系统当中的作用是和干线放大器类似,是当中继的信号不能满足整体覆盖需求的时候,可以通过增加光纤直放站来增加覆盖区域的一种设备。

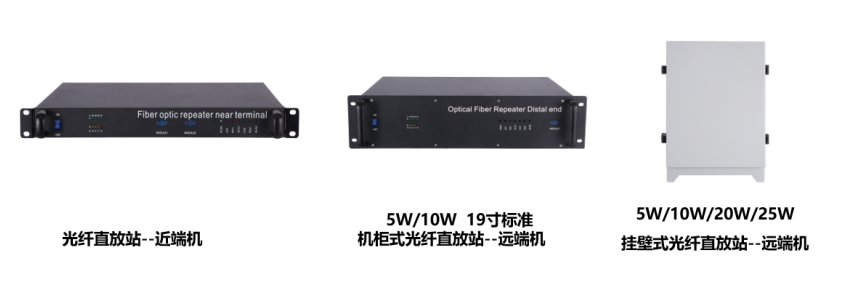

光纤直放站




光纤直放站的组成部分及各部分间在信号接收/发射时所起的作用:

其主要由安装在机柜里面的光纤近端机和传输的单模光纤和远端机组成。近端机装在中继处通过剥离器或者耦合器将我们中继的发射信号剥离一个非常小的射频信号给到近端机,近端机将射频信号转化为光信号传输到各个远端,各远端机将光信号转化为射频信号再进行二次放大,根据使用需求放大到5w或者10w等,来对覆盖区域进行一个覆盖。对讲机发射的信号通过远端接收,然后再将射频信号转化为光信号传回到近端,近端将光信号转化为射频信号再回到中继的接收端口来形成一个循环,达到对讲机在覆盖区域的一个接收和发射的目的。

光纤直放站按其工作原理划分为:模拟光纤直放站和数字光纤直放站,而这里的数字、模拟与中继的数字、模拟之间没有任何关系,相互之间都能混用。

模拟光纤直放站可以用在数字、模拟两种中继模式下;

数字光纤直放站可以用在数字中继和模拟中继两种中继模式下。

那么,不管是模拟直放站还是数字光纤直放站都可以用于数字的,比如DMR/DPMR像摩托的CP集群、海能达的XPT集群、PDT/TETRA等集群系统下,需要注意的是直放站近端机和远端机之间连接需要采用相同的信号,即模拟信号或数字信号。

两种不同信号的光纤直放站因工作原理不同,其应用场景也存在一些区别,其主要体现为架构不同:

模拟光纤直放站近端机和远端机之间必须是点对点的光纤直连,当场景中有多台远端机时,每个远端机也会有一芯的光纤回到近端;

数字光纤除了点对点的直连模式外,还可以进行一个级联方式(串联),在串联的基础上可通过一个环路,串联可以大大节省光纤资源。例如,一些特定的项目:高速公路、较长的管廊或隧道,每一个远端都有一芯光纤回到机房,这种情况下对光纤资源来讲是比较浪费的,那么我们可以通过其他的方式来很好的解决。远端在级联的情况下有可能会中途出现故障,而通过环路的模式可以较好的解决这个问题。

模拟直放站和数字直放站各有优势,在不同的项目中可以根据实际的需求来进行合理的选择。
