光纤直放站主要由光近端机、光纤、光远端机(覆盖单元)几个部分组成。光近端机和光远端机都包括射频单元(RF单元)和光单元。无线信号从基站中耦合出来后,进入光近端机,通过电光转换,电信号转变为光信号,从光近端机输入光纤,经过光纤传输到光远端机,光远端机把光信号转为电信号,进入RF单元进行放大,信号经过放大后送入发射天线,覆盖目标区域。上行链路的工作原理一样终端设备发射的信号通过接收天线光远端机,再到近端机,回到基站。

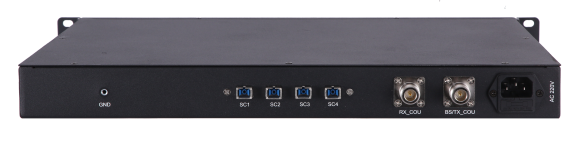

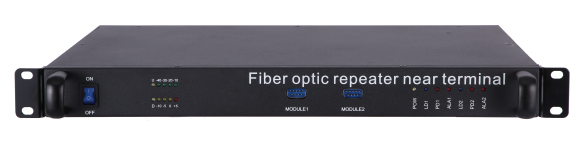

光纤直放站--近端机(尺寸:428x294x45mm )

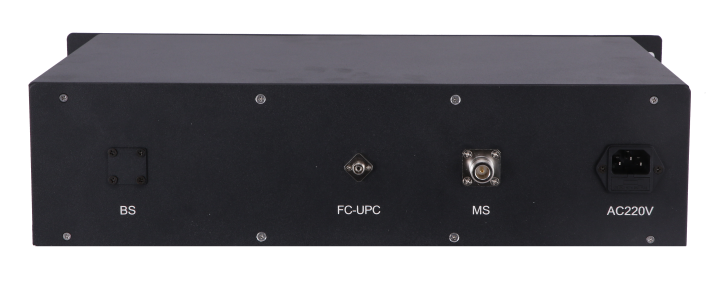

5W/10W 19寸标准机柜式光纤直放站--远端机(尺寸:428x111x294mm)

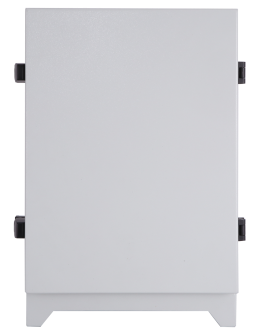

5W/10W/20W/25W挂壁式光纤直放站--远端机
其特点如下:
1.采用高隔离度、低插损的双工滤波器,上下行串扰;
2.系统噪声低、线性好,通话效果理想,对基站及其他无线设备无干扰;
3.近远端采用光纤连接,传输距离远、损耗小,并支持一拖多组网,方便灵活;
4.模块智能化、集成度高,便于维护、升级、安装;
5.近端机标配LED指示灯下行输入功率显示、上行输出场强显示、光故障告警、增益调节;
6.远端机标配LED指示灯下行输入功率显示、上行输出场强显示、光故障告警、输出功率显示、增益调节、 数码显示;
7.选配近端机数码显示、本机监控软件,远端机驻波告警、本机监控软件;
8.集群系统建议选配使用PLUS版远端机,机箱、电源、功放等模块升级,在集群系统下更可靠稳定,适用于摩托罗拉CP、C-MAX 海能达XPT、PDT等集群系统。
